«АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION

25.02.2022

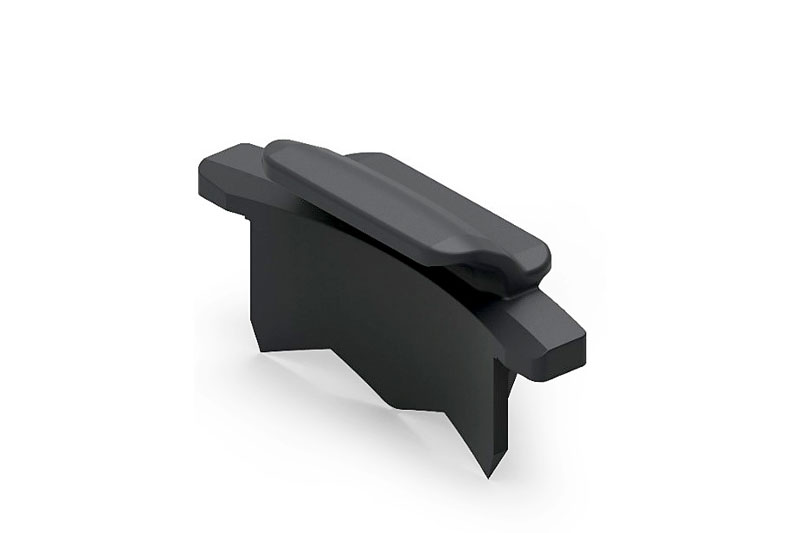

Группа компаний «АЛЮТЕХ» представляет новое запатентованное решение для повышения ветровой устойчивости роллетных ворот на основе профиля AG/77 — систему Wind Protection (WP). Система WP включает в себя 3 новых компонента: Направляющая шина GR105x35IE: «АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION Боковой замок SP/77WP: «АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION Направляющий ролик RG/WP: «АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION Благодаря применению новых боковых замков с ветровыми захватами SP/77WP система Wind Protection имеет ряд преимуществ по сравнению с прошлым решением (SP/77-MSM, SP/77-MSW). За счет того, что конструкция новых замков монолитная и не предусматривает дополнительных элементов в виде пластин и саморезов, были устранены следующие недостатки:
  • необходимость в настройке замков, что увеличивало время установки и повышало вероятность возникновения ошибок при монтаже роллетных ворот;
  • подклинивание/заедание замков, которое могло происходить в случае попадания пластины одного замка в пластину другого при намотке полотна;
  • дополнительный шум при работе из-за подвижных металлических элементов.
При этом полностью сохраняются прежние параметры намотки роллетного полотна. Кроме того, новые инженерные решения, которые были впервые применены при производстве комплектующих системы WP, позволили увеличить ширину роллетных ворот в среднем:
  • на 70-100% по сравнению с конструкциями со стандартными замками и шиной GR90x34IE (в зависимости от ветрового давления);
  • на 15% по сравнению с конструкциями с замками SP/77-MSM(MSW) и шиной GR100x35IE.

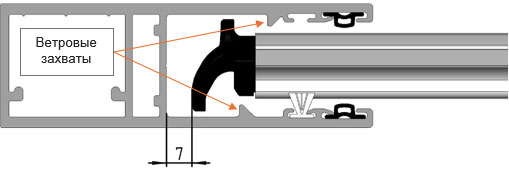

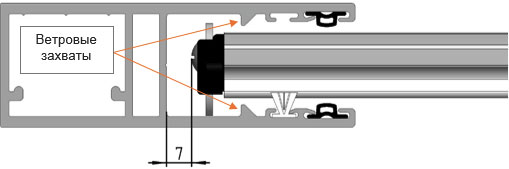

Новая направляющая шина GR105x35IE и замок SP/77WP: «АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION Прежнее решение: направляющая шина GR100x35IE и замок SP/77-MSM(MSW): «АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION Также на 5 мм увеличен зев новой шины GR105x35IE, а ветровые захваты расположены ассиметрично, что позволяет использовать новые боковые замки. При этом габаритные размеры паразитной камеры остались прежними. Ассортимент новой шины включает:
  • GR105x35E — без вставок (доступен только неокрашенный вариант);
  • GR105x35IE — с установленной вставкой IS13 и вставкой-щеткой ISE01 (доступны те же цвета, что и для GR100x35IE).

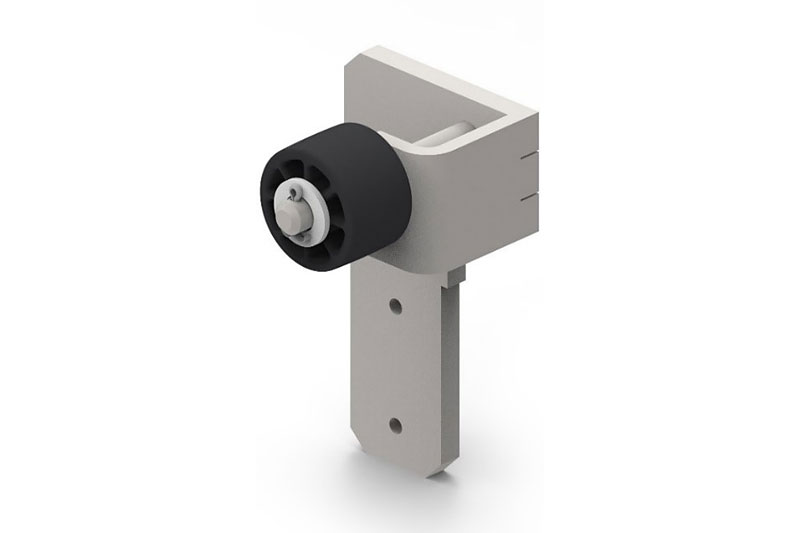

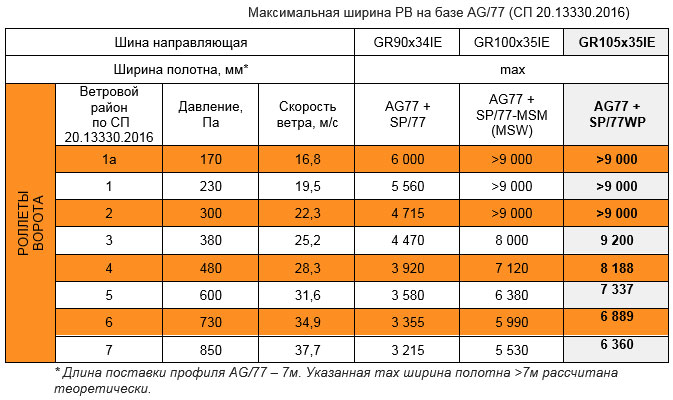

Результаты испытаний и расчет ветровой устойчивости новой системы приведены в таблице ниже: «АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION Новые ролики направляющие RG/WP могут применяться как с системой «4-в-1 » в целом, так и с консолью CCM в частности. Комплект роликов RG/WP также включает в себя набор отбойников, состоящий из 4 пластин D-PL. Применение отбойников позволяет избежать заедания/зацепления новых боковых замков при опускании полотна, в том числе при заведении полотна в шины. Ролик RGH/19 также совместим с системой Wind Protection при использовании «воротных» боковых крышек SF230, SF250a и SF300a. Обращаем ваше внимание, что комплектующие системы Wind Protection НЕ СОВМЕСТИМЫ с комплектующими прошлого решения: новые боковые замки SP/77WP не сопрягаются с шиной GR100x35IE, а замки SP/77-MSM(MSW) не сопрягаются с новой шиной GR105x35IE. Также НЕ ПРИМЕНЯЮТСЯ с системой Wind Protection ролики RGH/C, RGH/77, RGV/77.
